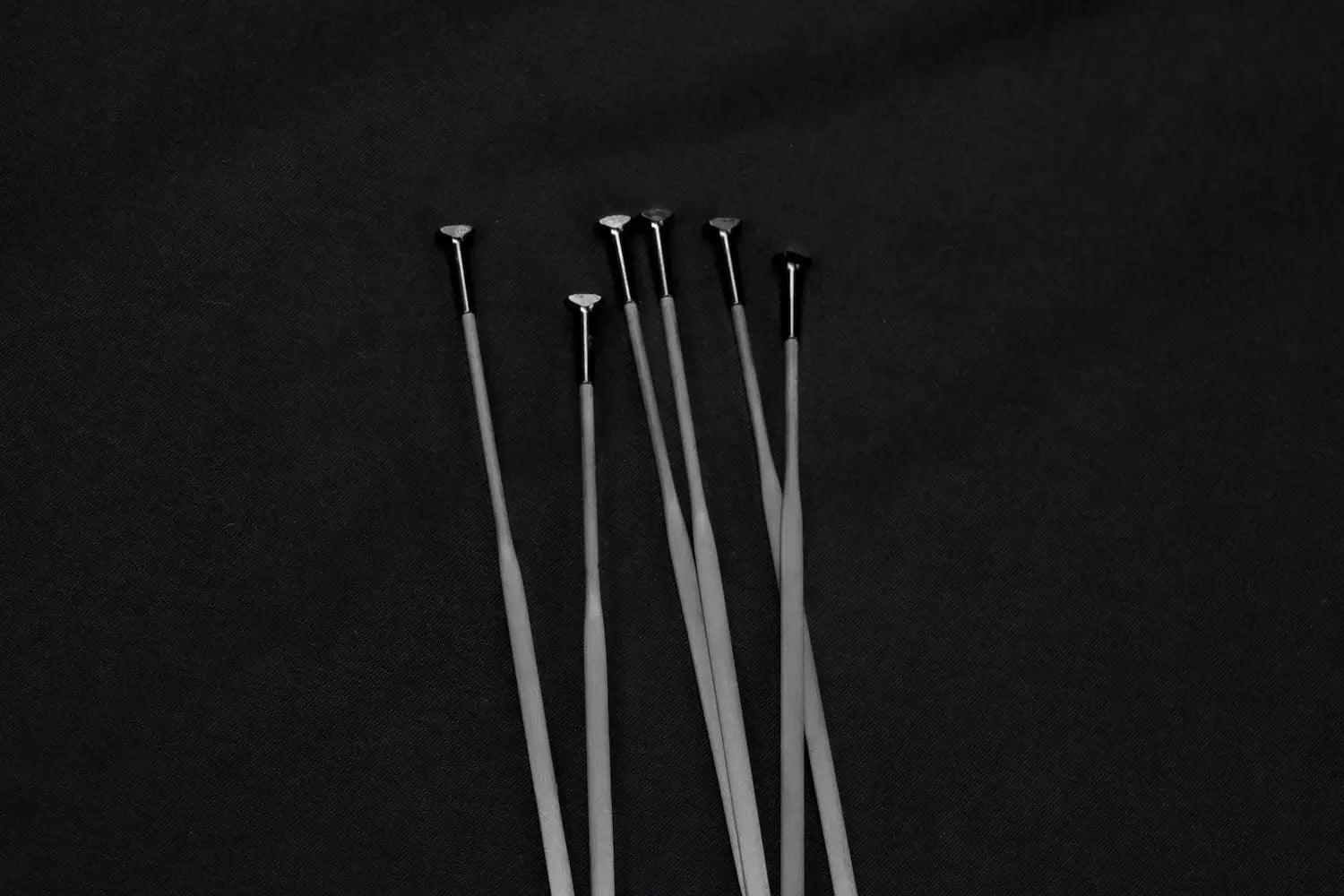

カーボンスポーク：破損の原因と予防方法
スポークの破損は、突然起こることはほとんどありません。多くの場合、疲労、テンションバランスの悪さ、または見逃しやすい組み立て上の問題によって、ホイールに徐々にストレスが蓄積しています。
カーボンスポークは非常に優れた性能を発揮しますが、スチールよりも見えない欠陥に対する許容度が低く、そのため安価なカーボンホイールでは予想以上にスポークが折れることがあります。
このガイドでは、破損の原因、注意すべき兆候、そしてParticleは、繰り返し発生する故障を減らすためにホイールを製造しています。
カーボンスポークとは何か、そしてどのように機能するのか
カーボンスポークは従来のスチールスポークに代わる、張力を効率よく受けながら軽量化を実現するよう設計された剛性の高い複合部材です。
その性能は、ホイール全体がそれを前提に設計されていることに左右されます。荷重経路、ハブフランジ、リムとの接合部のすべてが重要です。
初期のカーボンスポークの多くはホイールに永久的に接着されていたため、1本折れるだけでホイール全体を組み直さなければならないことがありました。Particleの第3世代および 第4世代のスポークは、代わりに機械的に固定されているため、従来のスチールスポークと同じように交換できます。
カーボンスポークが折れる主な理由
故障の大半は、疲労、衝撃による損傷、またはテンションの問題の3種類に分類されます。
-
疲労は、スポークが何千回転もする間に曲がったり荷重が抜けたりすることで、ゆっくり進行します。
-
衝撃による損傷は、路面の穴、衝突、飛散物によって生じます。
-
不適切なテンションは、一部のスポークに過大な負荷をかけ、他のスポークにはほとんど荷重を分担させません。
繰り返し荷重サイクルによる疲労
疲労は、完全に折れる前に徐々に変化する形で現れることがよくあります。例えば、かすかなクリック音がしたり、ホイールの振れ取りが以前より頻繁に必要になったりします。
比較テスト をスポークの種類ごとに実施したところ、Particle は、これは主にスチール製スポークの問題であることを発見しました。適切に製造されたカーボンスポークは同じように伸びたり疲労したりせず、荷重下でもはるかに長持ちします。
衝撃による損傷と側面からの衝撃
pothole、衝突、飛散物は、1回の出来事でスポークを損傷させることがあります。目に見えて折れることもあれば、ハブ側の端部やニップル周辺に損傷が隠れていることもあります。強い衝撃を受けたホイールは点検してください。
不十分なテンションと不均一な荷重
低いテンションや不均一なテンションは、繰り返し破断を招く最短経路の一つです。緩いスポークは荷重がかかったときに大きく動き、早く疲労します。また、テンションが不均一だと片側が過剰に仕事をする一方、反対側はたるんでしまいます。
スポークテンションが非常に重要な理由
テンションによってホイール構造に予荷重がかかり、力が均等に分担されます。テンションが緩すぎたり適切に調整されていなかったりすると、ホイールのたわみが大きくなり、個々のスポークとそのニップルベッドに余分な負荷がかかります。
Particleのカーボンスポークは最大テンション130kgfに設定され、ニップルベッドは、ひび割れを起こさずに300kgf の引き抜き力に耐えられることが試験で確認されています。スポークが実際に生み出す力を大きく上回る余裕があります。
スポーク切れにつながるホイール組みの問題
優れたパーツを使っていても、組み立てが雑なら耐久性の高いホイールにはなりません。手早く組まれたホイールは初日にはきれいに見えても、荷重を均等に保つための細部、特にテンションの不均一や不十分な応力除去を見落としていると、数回の走行後に問題が発生することがあります。
新品のスポークとニップルは初回の走行後に馴染むため、応力除去を省くと、その後テンションがずれていきます。
Particleは出荷前にすべてのホイールセットの応力除去と再調整を行い、振れを0.25mm以内に収めています。これにより、ホイールがライダーの手元に届く前にこの問題を発見できます。
素材の品質：すべてのカーボンスポークが同じ性能を発揮するわけではない理由
繊維の選定、樹脂、組み立ての丁寧さはブランドごとに異なるため、見た目が似ている2本のスポークでも、荷重がかかったときの挙動は大きく異なることがあります。
複数メーカーのカーボンスポークを比較した結果、Particleはスポークが抜け出すリスクをなくすクローズドフランジハブを採用しました。また、スポークがねじれないよう機械的に固定し、最も空気抵抗の少ない向きを維持します。
その性能は数値にも表れています。Particleのカーボンスポークは破断するまでに4000ニュートンを超える荷重に耐えます。一般的なスチールスポークが破断する2600～3200ニュートンを大きく上回る数値です。
Particleは自社でリム、スポーク、ハブを製造しておらず、そのことをオープンにしています。厦門の工場から長年にわたって調達してきた経験が、品質管理に優れたサプライヤーの選定に生かされていますが、具体的なサプライヤー名は機密情報として公開されていません。
各ホイールセットは、販売承認前にUCI垂直衝撃試験の基準値の少なくとも2倍の衝撃にも耐えています。
カーボンスポークにはその価値がある？
より軽く、剛性が高く、プレミアムなホイールを求め、そのトレードオフを受け入れられるライダーには価値があります。より優れた組み立て品質、入念な点検、そして高い価格が伴います。
プロがまさにこの理由で使用しています。特に、1グラム、1ワットが重要なレースではなおさらです。Particleは、WorldTourレベルの1チームを含むUCIプロサイクリングチーム3チームのスポンサーを務めており、この厳しい評価を直接受けています。
スポーク折れを防ぐ方法
ブレーキとの擦れ、小さな異音、振れの変化、そして他のスポークと感触が異なるスポークがないか確認しましょう。新品のホイールは最初の数回の走行後に馴染むため、慣らし走行後にテンションを確認すれば、ニップルのずれや小さなバランスの乱れが慢性化する前に見つけられます。
ホイールに点検が必要なサイン
ホイールの振れ、異音、または他のスポークより柔らかい、あるいは硬いと感じるスポークは、すぐに対処すべき初期警告です。
損傷したホイールには乗らない
スポークが1本折れると、ホイールの残りの部分にかかる荷重が変化し、隣接するスポークに過大な負荷がかかることがあります。その結果、小さな問題がカーボンリムの変形や、より高額な修理につながる可能性があります。
これはまさに、Particleの生涯事故交換ポリシーが想定している状況です。ホイールが衝突、強い衝撃、または誤った取り扱いによって損傷した場合、初回購入者は生涯にわたり25％割引で交換品を購入でき、ホイールの一部だけを交換すればよい場合は部品ごとの価格が適用されます。
カーボンホイールを購入する前に確認すべきこと
ホイールのテンションをどのように調整したのか、応力除去を行ったのか、そしてスポークが1本折れた場合にホイール全体を組み直さず交換できるのかを確認しましょう。見た目の細部よりも、公開されたテスト結果と実際の事故対応ポリシーのほうが重要です。
頑丈さ、修理のしやすさ、低コストを重視するライダー、または荒れた道を頻繁に走るライダーは、短期的なコスト削減よりも、品質の高い組み立てとクラッシュ交換ポリシーを優先するのが賢明です。
よくある質問
なぜスポークが何度も折れるのですか？
通常は、テンションの不均衡、組み立て不良、または衝撃による損傷が原因です。まずテンションとホイールの振れを確認してください。
多くのライダーにとって、カーボンスポークは価値がありますか？
より軽く剛性の高いプレミアムホイールを求めるなら、交換できます。修理のしやすさやコストを重視するなら、スチールスポークが実用的な選択肢になることが多いです。
折れたカーボンスポークは、ホイールを組み直さずに交換できますか？
ホイールによります。Particleの第3世代および第4世代のスポークは機械的に固定されているため交換可能です。交換は、できればプロのメカニックまたはParticleのサービスセンターパートナーに依頼してください。
ライダーにとっての実用的なポイント
カーボンスポークは、それだけで破損することはほとんどありません。実際に破損の原因となるのは、不適切なテンション、組み立て不良、そして見えない損傷です。
丁寧に組み立てられ、初期なじみの後に点検されたホイールは、非常に優れた性能を発揮します。スポークが折れ始めた場合、修理はホイールの診断から始まります。Particleがホイールセットをテスト、製造、サポートするための考え方であり、クラッシュ交換も含まれます。
