カーボンリムの解説:強度、テスト、耐久性

カーボンファイバーホイールは軽くて速いと評価されますが、本当のエンジニアリング上の問いは、カーボンリムが構造的完全性を失うことなく、繰り返しの衝撃、大きな荷重、長年の使用に耐えられるかどうかです。

Particleでは、標準的な耐久性の基準を超えることを目指すと同時に、お客様がホイールセットの購入について十分な情報に基づいて判断できるよう、透明性の高いデータを公開しています。

答えは細部にあります。繊維の配向、樹脂システム、肉厚、リムプロファイル、そしてホイールセットの組み立て方法とテスト方法です。

カーボンリムは強度を高めるためにどのように設計されているのか

現代の高性能サイクリング機器の設計では、重量と空力性能の最適化が重視されています。
高性能指標の追求は不可欠ですが、リムは高ジュールの衝撃を吸収・分散できる、復元力のあるコンポーネントとして機能しなければなりません。.
さらに、リムの復元性とタイヤボリュームの関係は、ホイールシステム全体の健全性を左右する重要な変数です。

カーボンファイバーの選定と積層構成

繊維の種類によって、引張強度、剛性、乗り味への影響は異なります。

高い引張耐性と荷重支持力を持つ素材が選ばれる一方、スポークの張力やコーナリング時の力による剛性低下やたわみを抑える素材もあります。

層を交互に重ねることで、エネルギーをリム全体に分散させ、一部分だけが衝撃をすべて受けるのを防ぎます。これは、荒れた路面や混合路面で繰り返し応力を受けるカーボンホイールにとって特に重要です。

カーボンファイバーホイール:リム形状、幅、補強ゾーン

リム幅が変えるのは、タイヤの適合性だけではありません。幅広のリムはタイヤのサイドウォールをよりしっかり支えるため、コーナリング時の安定性が向上し、低い空気圧でのリム打ちに似た衝撃トラブルを軽減できます。

エンジニアは、スポークの張力、タイヤの空気圧、衝撃による荷重が集中するため、スポークベッド、ビードフック、サイドウォールも補強します。

カーボンファイバーホイールに耐衝撃性が重要な理由

強い衝撃を受けるとどうなるか

ホイールが鋭い衝撃を受けると、力はリムを通じて伝わり、スポークホール、ビードエッジ、厚みが変化する部分などの弱点に集中します。

エネルギーが積層材を通じてどのように分散するかによって、リムにはひび割れ、層間剥離、変形などが生じる可能性があります。

Particleでは、組み立て中に内部のボイドや繊維のしわを厳格に検査し、急激な荷重がかかった際にも積層構造の材料結合が完全に保たれるようにしています。

耐衝撃性と剛性

剛性と靭性は同じものではありません。

剛性とは荷重下でホイールがどれだけたわみにくいかを表し、靭性とは損傷が広がる前にどれだけエネルギーを吸収できるかを表します。

最も剛性の高いホイールが、必ずしも最も耐久性の高いホイールとは限りません。また、非常に柔らかいホイールが自動的に安全になるわけでもありません。

最高のカーボンホイールセットは、実用的なバランスを目指します。正確なハンドリングと効率的なパワー伝達に十分な剛性を備えつつ、強い衝撃の後に故障を常に心配することなく、実際の使用に耐えられる十分な粘り強さも備えています。

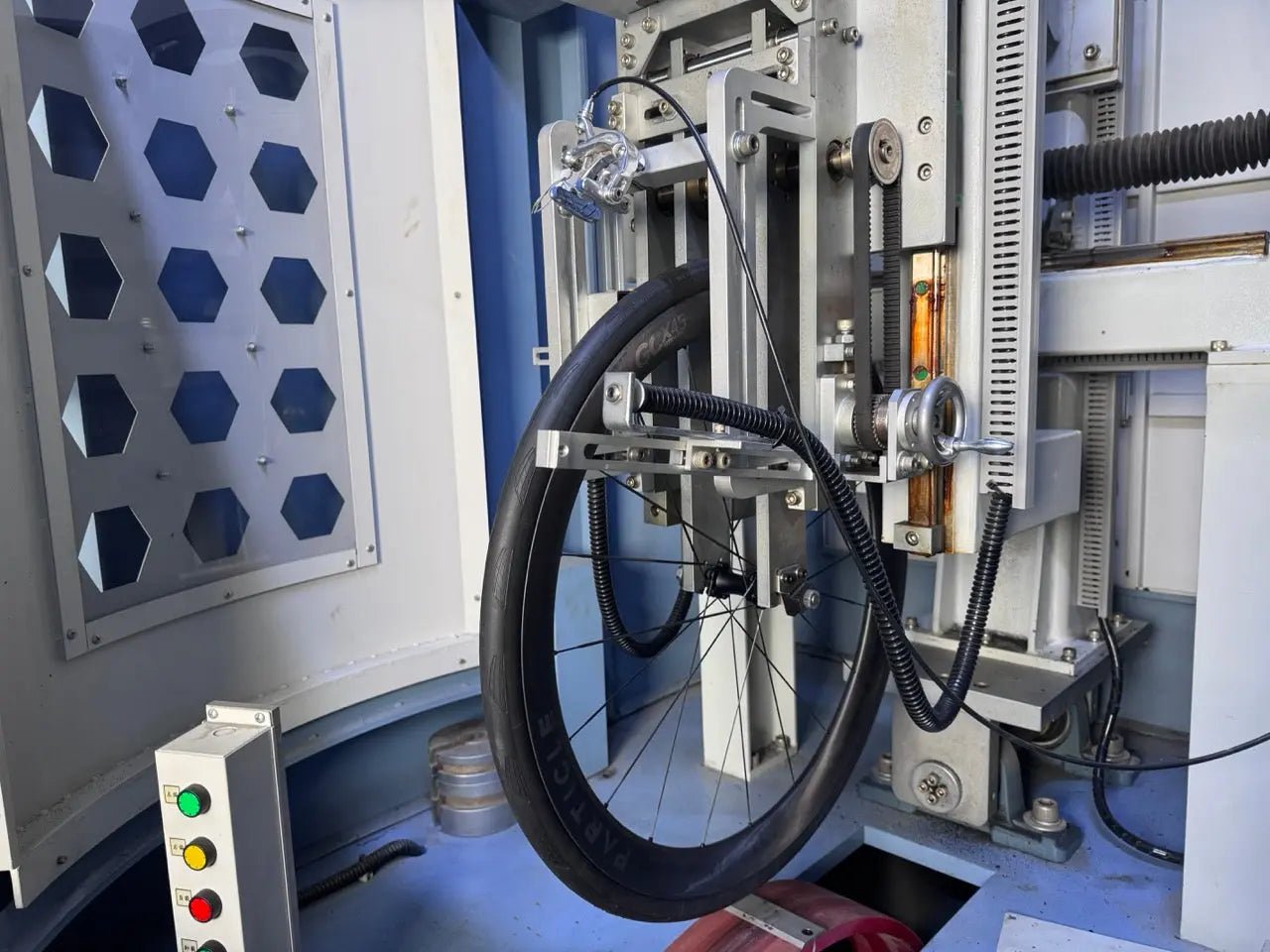

カーボンホイールの垂直剛性試験

カーボンファイバーホイールの衝撃試験方法を解説

落下試験と打撃試験

落下試験では通常、トレイル上の障害物、くぼみ、激しい着地を再現するため、重りをリムまたはタイヤに落下させます。

打撃試験では、ラムや成形されたインパクトヘッドを使い、ビードフックやサイドウォールなど特定の箇所を狙うことがあります。

標準的なUCI垂直衝撃試験では40ジュールの衝撃に耐えることが求められますが、Particleではプロトタイプに対して最大耐衝撃試験を実施し、モデルごとのレイアウトに応じて、ホイールセットが85〜140ジュールに耐えられることを証明しています。

試験結果で通常測定されるもの

一般的な結果には、ひび割れ、破損、半径方向の変形、横方向の変形などがあります。

半径方向の変形とはリムが上下方向にどれだけ変化するかであり、横方向の変形とは左右方向への動きです。

Particleでは、応力除去処理後に、厳格な基準である横方向および半径方向の振れ±0.25mmを超える平面度または真円度の偏差があるリムをすべて不合格とします。



カーボンリムの垂直衝撃試験

カーボンファイバーホイールについてライダーが知っておくべき強度と耐久性の要因

マーケティングでは軽量ホイールや高い引張強度が強調されがちですが、ライダーが気にするのは、ホイールが数か月の使用にどう耐えるかです。

カーボンホイールセットの耐久性は、リムそのものだけで決まるわけではありません。

スポークの張力、ニップルベッドの強度、リムの対称性、製造品質は、すべて耐用年数に影響します。

高級リムでも、ホイールの組み立てにばらつきがあれば期待を裏切ることがあります。一方、適切な組み立ては、耐久性のあるホイールを何年にもわたって安定し、信頼できるものにします。

スポークテンションとホイールの組み立て品質

均一なスポークテンションはホイールを安定させ、振れを保ち、ニップルベッドに局所的な過負荷がかかる可能性を低減します。

これに対処するため、Particleは最終的な工場での応力除去工程と並行して、個別のスポーク高張力耐久試験およびスポーク穴の引き抜き試験を実施し、競技アスリートにも日常のライダーにも、ホイールが正確に振れの取れた状態で届くようにしています。



カーボンホイールのスポークテンションテスト

疲労、摩耗、構造健全性

繰り返し荷重は、単発の衝撃とは異なります。

小さな欠けやひび、スポークベッドの変化は、致命的な故障が起こるはるか前に、構造健全性の問題を示す可能性があるため、定期的な点検が重要です。

長距離を数多く走るライダーにとって、その習慣は耐久性の一部であり、任意の追加作業ではありません。

カーボンホイールと合金ホイール:耐久性におけるトレードオフ

カーボンと合金は、それぞれ日常のライディングで異なる強みを発揮します。カーボンリムは通常、剛性重量比、走行精度、空力形状で優れているため、ロードサイクリスト、グラベルライダー、軽量ホイールを求めるレーサーに人気があります。

合金は一部の衝撃でよりしなやかに感じられることがあり、へこみが目立つため、転倒後の状態も確認しやすい傾向があります。

重要な性能差

要素 カーボンホイール 合金ホイール
重量 通常は軽い 通常は重い
剛性 横剛性が高いことが多い たわみが大きいことが多い
乗り味 正確で効率的 やや衝撃を許容しやすい
損傷の見つけやすさ 内部損傷が隠れていることがある 目視で点検しやすいことが多い


どちらの素材が過酷な使用に強い?

合金にへこみができる程度の軽い衝撃でも、頑丈なカーボンリムにはほとんど影響しないことがあります。一方、鋭いエッジへの衝撃は、形状や強さによってはどちらの素材にも特に大きな負担となる可能性があります。角ばった段差に頻繁に乗り上げる人、重い荷物を運ぶ人、整備を受けにくい場所を長距離走行する人は、速度を重視するレーサーとは異なるトレードオフを評価するでしょう。用途、メンテナンスの習慣、点検にどの程度手間をかけられるかを基準に選ぶべきです。

カーボンホイールセットの耐久性を見極める方法

確認すべき仕様と認証

衝撃試験基準、ライダーの重量制限、そしてそのホイールセットがロード、グラベル、マウンテンのどの用途向けかを確認してください。Particleのホイールセットは、標準的なUCI、ISO、ENの基準をはるかに上回り、すべてのモデルが標準UCI衝撃試験の少なくとも2倍に相当する垂直方向の衝撃に耐えられるよう設計されています。リム、ハブ、スポークを対象とする包括的な3年間の標準メーカー保証に加え、保守的で安全な重量制限を明示する透明性の高いブランドを選びましょう。

外観と組み立てから分かる手がかり

補強されたスポークベッド、滑らかなビード部分、リム全体で均一な壁厚を確認してください。高い加工精度、きれいな仕上げ、均等に配置されたレーザー刻印デカールは、より管理された生産工程を示すことがよくあります。不規則な表面や雑な仕上げが、必ずしも耐久性の低さを意味するわけではありません。しかし、製造管理の一貫性に欠ける可能性を示す場合があります。初めて購入する方にも経験豊富なライダーにも、外観上の手がかりは、公表データや保証条件を補完するものであり、それらに取って代わるものではありません。

カーボンリムの寿命を延ばすお手入れのポイント

走行後の点検習慣

荒れた路面を走行した後は、リムのエッジ、スポーク周辺、ビードシートに欠けや跡がないか確認してください。少しでも不確かな点があれば、専門家による点検を受ける価値があります。カーボンロードホイールやカーボングラベルホイールを混合路面で使用するライダーには、特に重要です。

損傷を抑えるライディング方法

可能な限り、慢性的な空気圧不足や角ばった段差への繰り返しの衝突は避けてください。どちらも衝撃による損傷の可能性を高めます。タイヤの空気圧が低すぎると、リムが衝撃の大部分を受けることがあります。一方、より適切な空気圧設定により、タイヤが荷重の一部を吸収できます。Particleのすべての構成は、生産時に130 PSIでの構造的なタイヤ空気圧膨張チェックを受け、エッジの完全性を確認しています。

安心してカーボンホイールを選ぶ

最も強いリムは、商品ページ上の最も大胆な主張で決まるものではありません。丁寧なレイアップ設計、目的に合わせた補強、再現性のある衝撃試験方法、そしてスポークテンションのバランスを保つホイール組みによって生まれます。カーボンホイールセットを比較するライダーは、衝撃耐性、剛性、保証範囲、組み立て品質を総合的に検討すべきです。Particleはこのエンジニアリングプロセスを、ホイールシステム全体を対象とする3年間の保証で支えています。長期にわたってリムを保護する5年間および生涯保証の延長オプションも利用でき、さらに生涯対応のクラッシュ交換ポリシーも付帯しているため、お客様の投資は常に保護されます。



カーボンホイールの品質管理試験
